Кейс: Реализация многофункциональной системы безопасности на угольной обогатительной фабрике "Шахта №12" в г. Киселёвск

Описание проекта

Компания реализовала многофункциональную систему безопасности (МФСБ) на угольной обогатительной фабрике "Шахта №12" в городе Киселёвск.

Основной целью проекта было создание интегрированной системы, обеспечивающей мониторинг, контроль и управление ключевыми аспектами безопасности технологических процессов и среды на предприятии. Проект включал внедрение современных решений для повышения уровня промышленной безопасности, оперативного реагирования на аварийные ситуации и обеспечения нормальных режимов функционирования оборудования.

задачи системы

МФСБ решала следующие задачи:

Мониторинг параметров безопасности

Контроль технологических процессов и среды.
Классификация штатных и нештатных ситуаций.

Оповещение и управление:

Автоматическое оповещение персонала при нештатных ситуациях.
Формирование предложений по нормализации режимов функционирования.

Документирование и контроль:

Фиксация событий и контроль выполнения мер.
Оповещение ответственных специалистов о прогнозируемых или произошедших ситуациях.
Документирование событий и обеспечение доступа к данным в течение 1 года.

Контроль работоспособности:

Мониторинг работоспособности и готовности МФСБ.
Контроль проведения регламентных работ.

состав системы

Система аэрогазового контроля (АГК):

Сигнализация наличия загазованности.
Управление светозвуковой сигнализацией.
Контроль и управление стационарными вентиляторными установками.
Дистанционный вывод информации и оповещений на пульт оператора.

Система контроля запыленности воздуха (КЗВ):

Измерение запыленности воздуха.
Сигнализация наличия запыленности.
Контроль и управление стационарными вентиляторными установками.
Дистанционный вывод информации и оповещений на пульт оператора.
Контроль источников пыления (узлы перегрузок, транспортировка продукции).

Система обнаружения ранних признаков пожаров:

Контроль сигналов пожарной сигнализации.
Контроль срабатывания автоматических средств пожаротушения.
Сигнализация наличия задымленности и пламени.
Управление противодымной защитой.
Контроль противопожарных дверей.
Оповещение о пожаре и управление эвакуацией.
Дистанционный вывод информации и оповещений на пульт оператора.

Система контроля и управления пожарным водоснабжением:

Управление насосной станцией.
Управление задвижками трубопроводов.
Контроль пожарных емкостей.
Контроль расхода воды.
Управление водяными завесами и орошением.
Контроль дренчерных завес.
Дистанционный вывод информации и оповещений на пульт оператора.

Система связи и оповещения работников:

Конвенциальная радиосвязь.
Телефонная связь, включая искробезопасные линии связи.
Сирена.
Запись переговоров – система «Незабудка».
Дистанционное оповещение и вызов на пульт оператора.

Система определения местоположения работников фабрики:

Система СКУД интегрирована в МФСБ.
Определение местоположения сотрудников.
Контроль эвакуации персонала из опасных зон при ЧС.
Предупреждение о нахождении сотрудников в опасных зонах.
Контроль отказа или потери оборудования персоналом.
Дистанционный вывод информации и оповещений на пульт оператора.
Автоматическое обновление сведений о персонале по данным СКУД.

Система оперативной, громкоговорящей и аварийной связи и аварийного оповещения:

Громкоговорящая связь.
Аварийная связь и сигнализация.
Аварийное оповещение.
Дистанционный вывод информации, вызовов и оповещений на пульт оператора.

Реализация проекта

Установка оборудования:

Монтаж серверного оборудования для управления МФСБ.

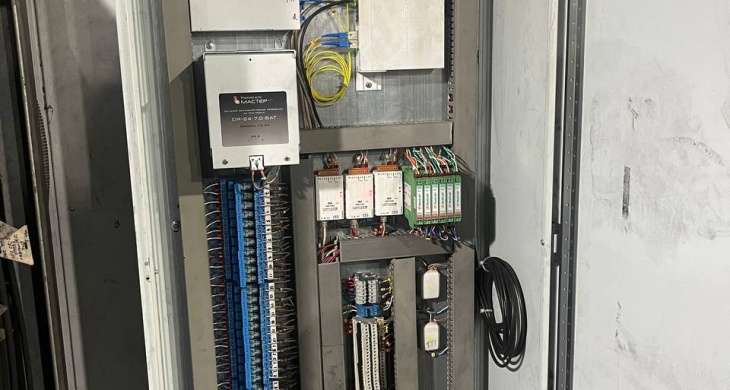

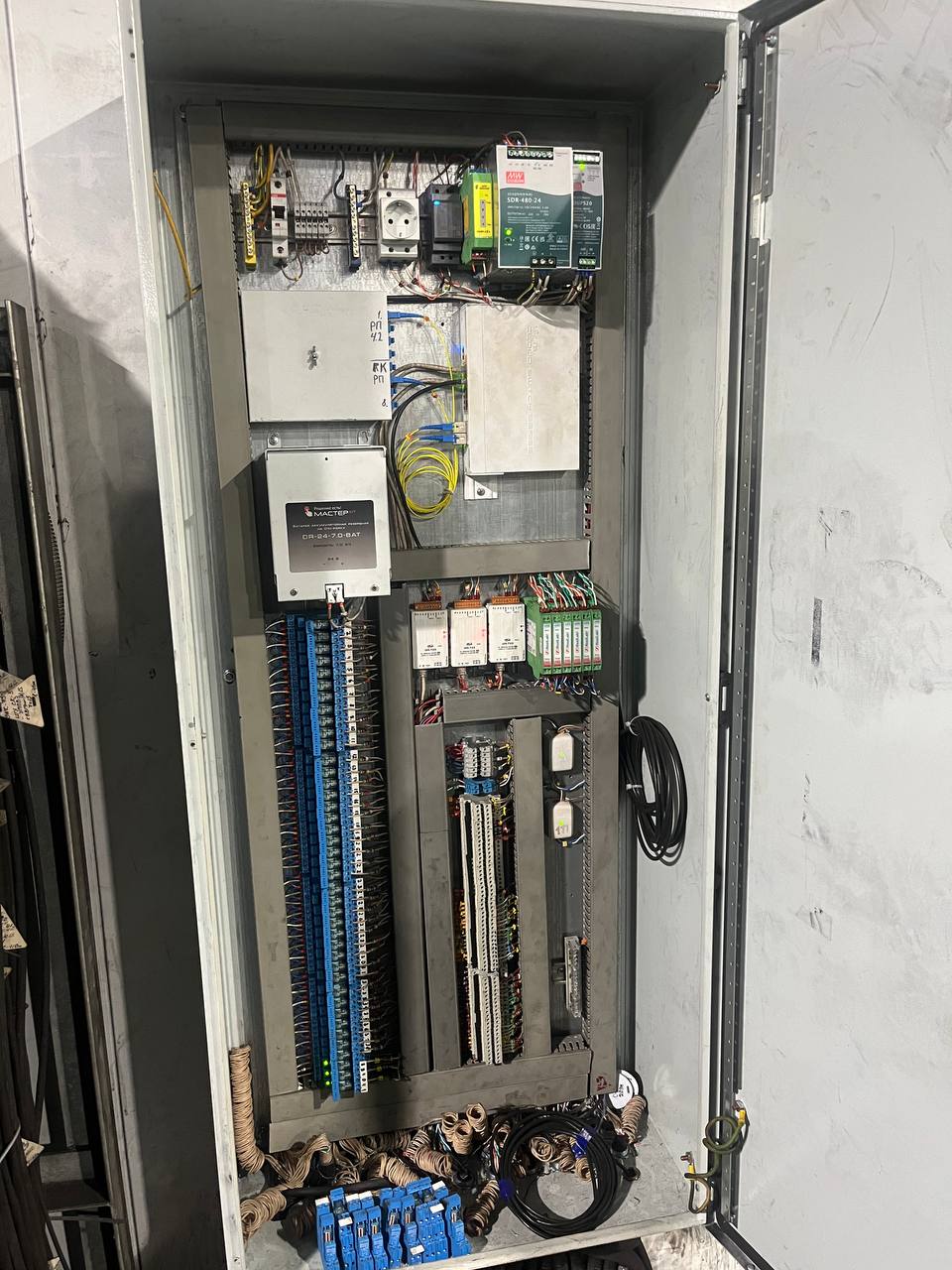

Установка шкафов коммутации и линий связи.

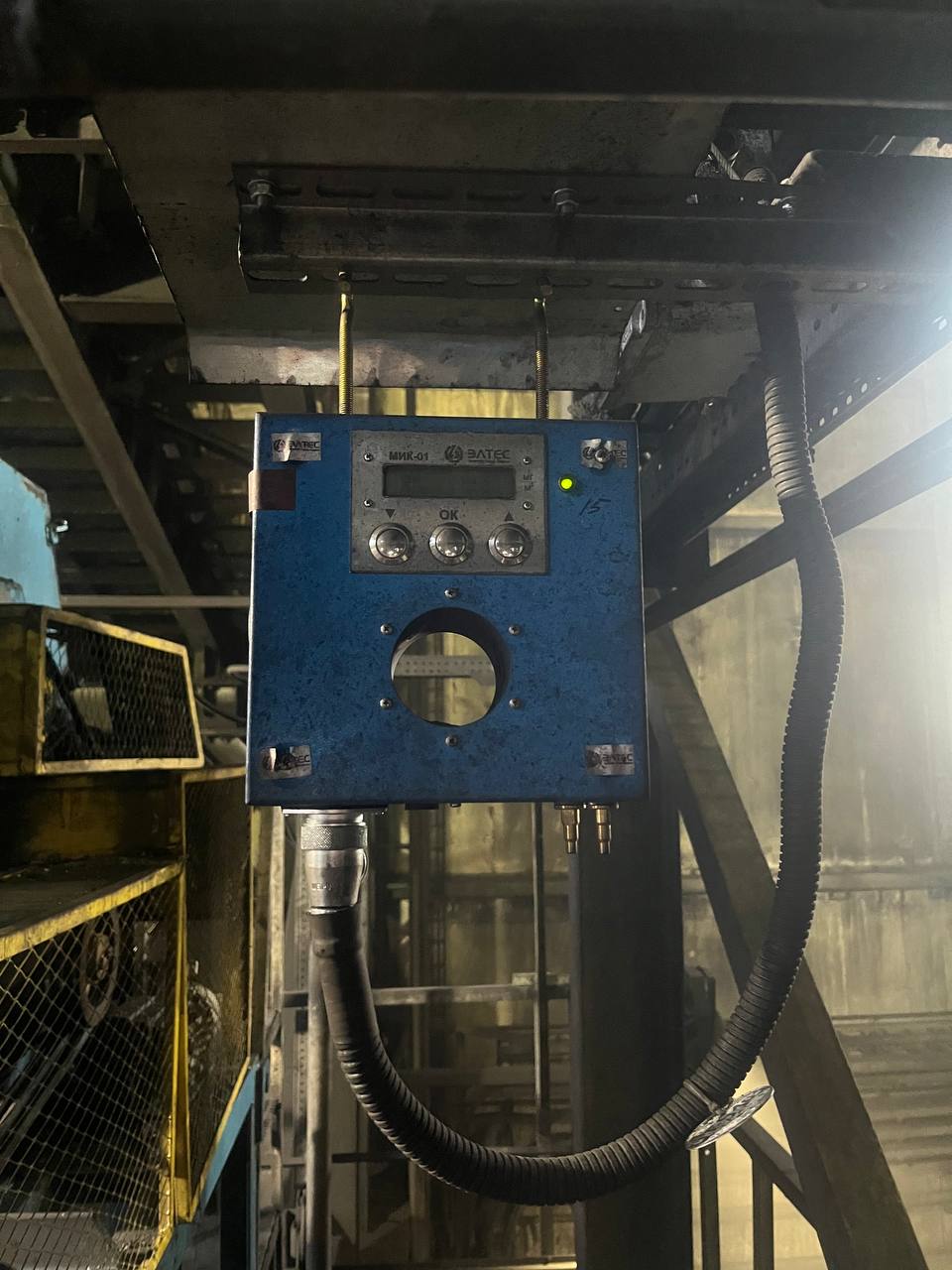

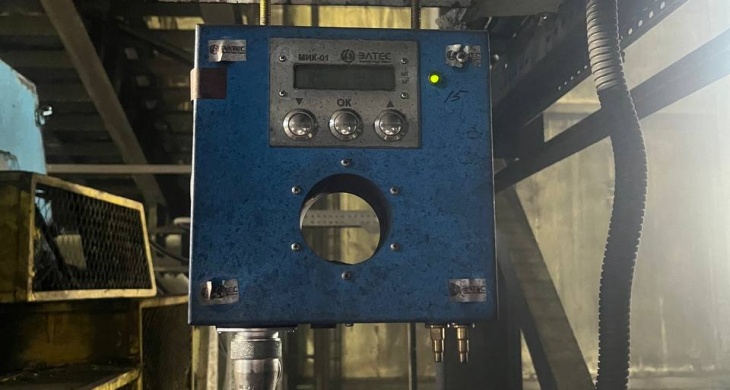

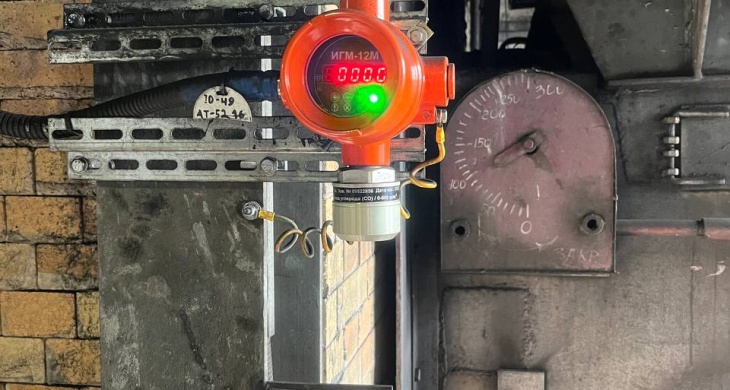

Монтаж датчиков газоанализа, пылеанализа и пожарной сигнализации.

Монтажные работы:

Проложено более 6,5 км кабельной продукции.
Установлено 4 шкафа.

Программное обеспечение:

Внедрен верхний уровень МФСБ для централизованного управления и мониторинга.
Реализована интеграция с существующими системами через протоколы OPC Data Access и Modbus TCP.

Интеграция с АСУТП:

Передача данных о состоянии устройств безопасности, аспирационных и вентиляционных устройств, технологических параметров и электрооборудования.

Модернизация систем:

Модернизация системы речевого оповещения для интеграции с МФСБ.
Дооснащение системы контроля источников водоснабжения датчиками давления.

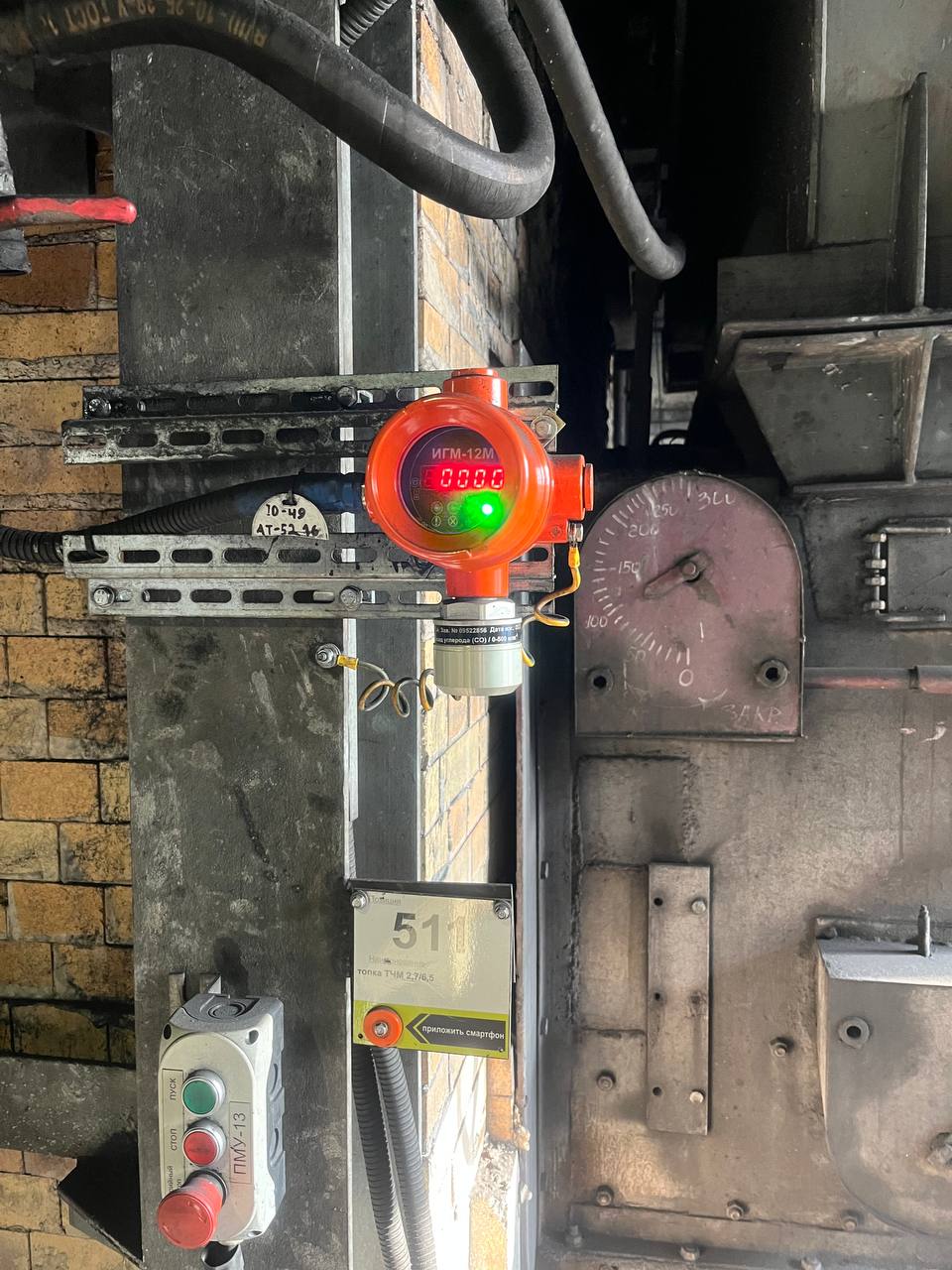

Установка датчиков угарного газа для системы обнаружения ранних признаков пожаров.
Установка датчиков измерения пыли для системы непрерывного контроля запыленности воздуха.

Основные сложности

Ошибки в документации:

Несоответствия в проектной и рабочей документации привели к необходимости замены оборудования и пересмотра схем подключения.
Для полной интеграции автоматической пожарной сигнализации потребовалось завести более 2000 тэгов.

Выполненные работы

Монтаж кабельной продукции – проложено более 6,5 км.

Монтаж шкафов – установлено 4 шкафа.

Внедрен верхний уровень МФСБ:

Централизованное управление и мониторинг всех подсистем.

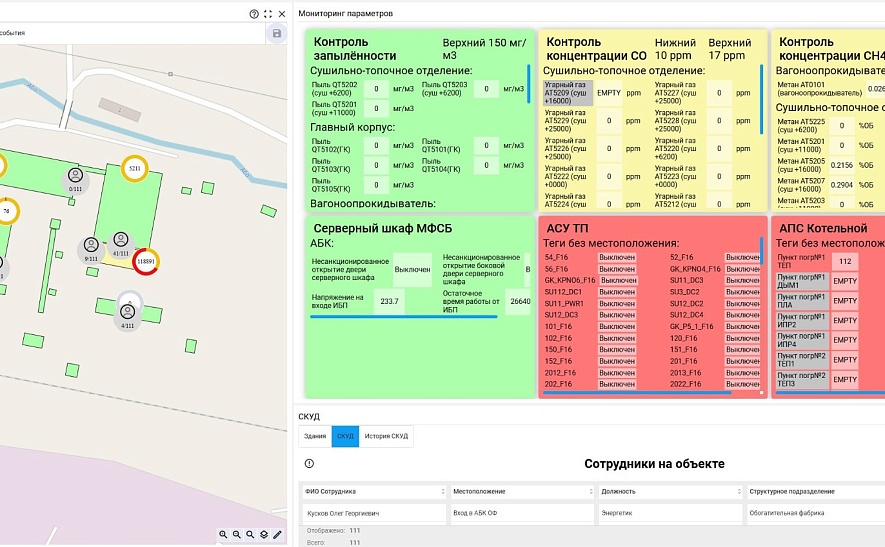

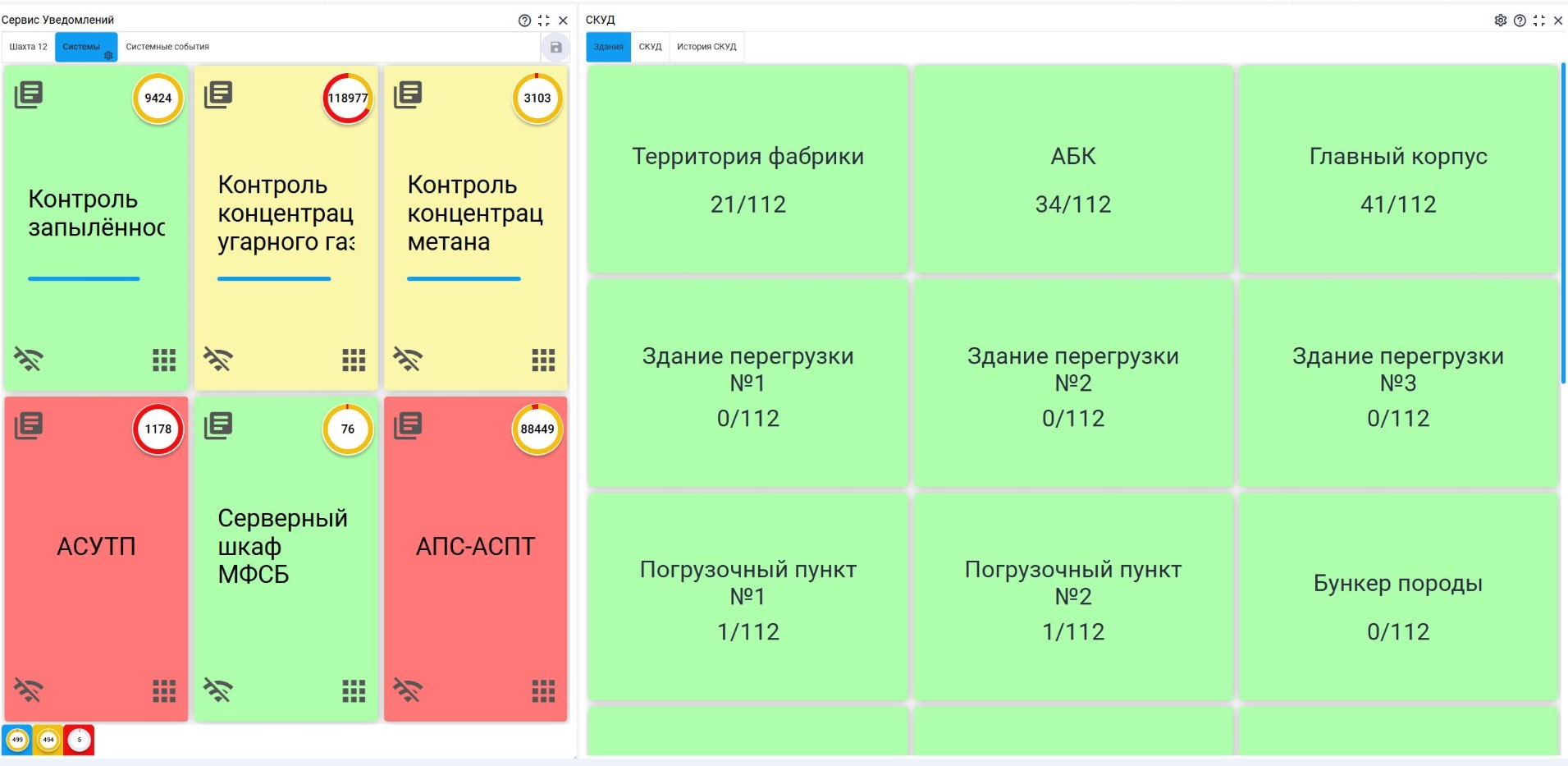

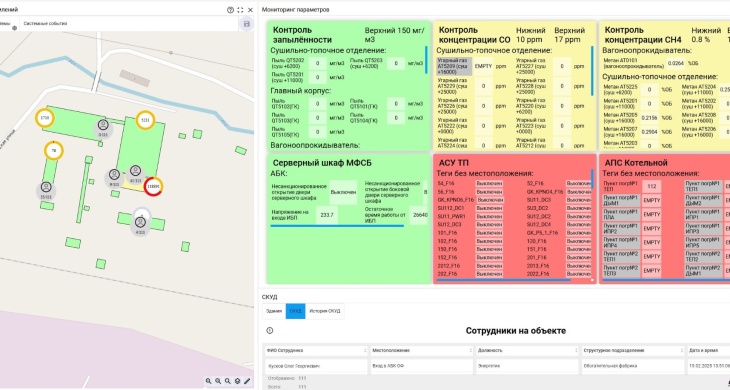

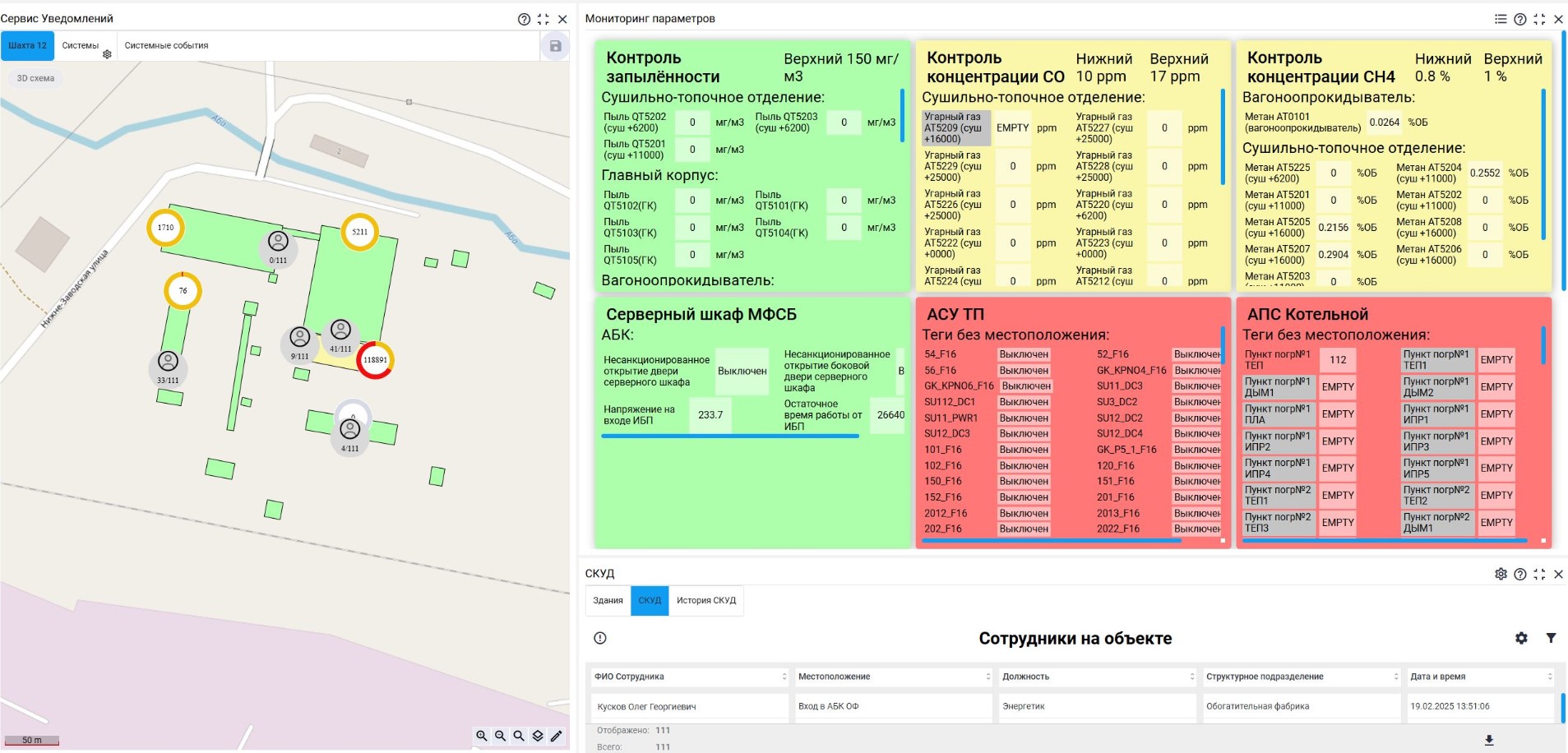

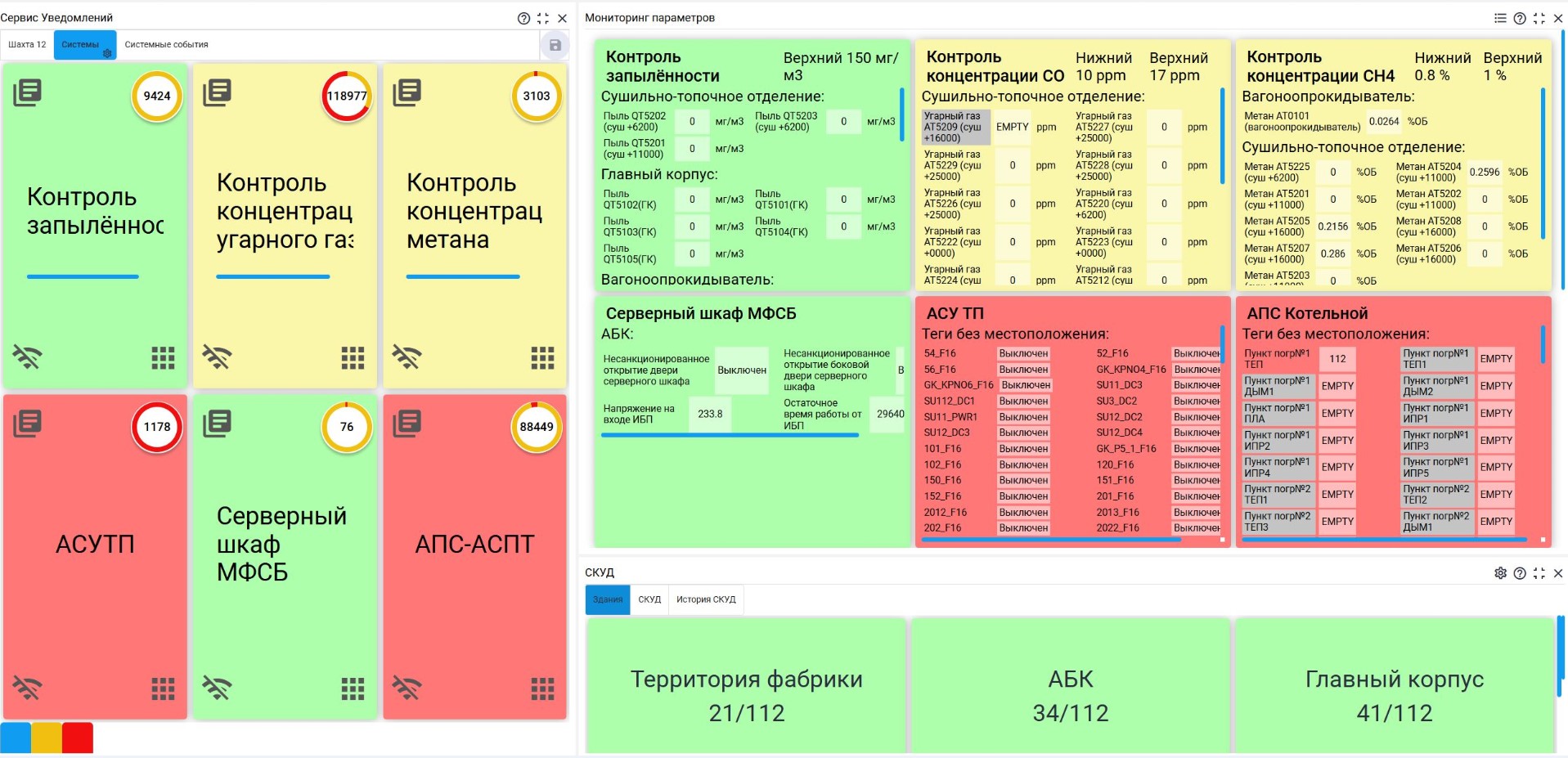

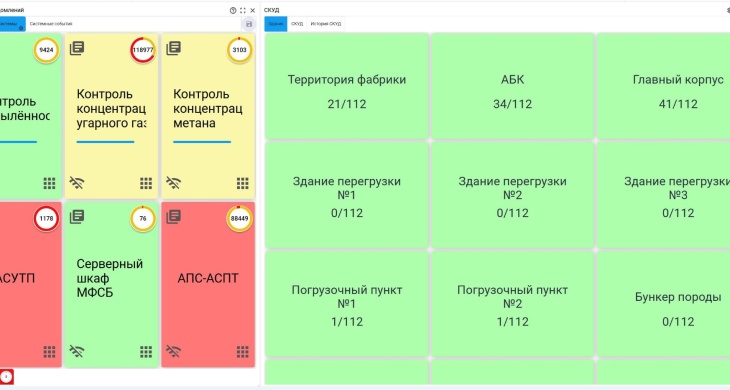

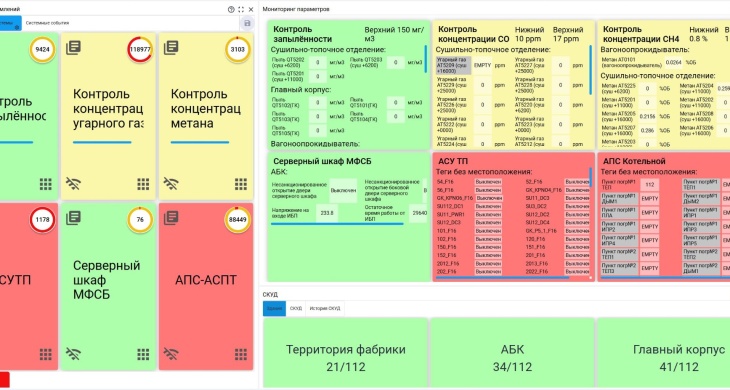

Реализовано отображение данных в реальном времени на АРМ оператора.

Интеграция существующих систем:

Пожарная сигнализация, СОУЭ, АСУТП, система пожаротушения и речевого оповещения интегрированы с МФСБ.

Построение новых систем:

Система обнаружения ранних признаков экзогенных пожаров.
Система аэрогазового контроля (метан, угарный газ, углекислый газ).
Система непрерывного контроля запыленности воздуха.

Модернизация оборудования:

Дооснащение системы контроля источников водоснабжения датчиками давления.
Установка датчиков угарного газа и пыли.

Реализация протоколов обмена данными:

OPC Data Access для интеграции с существующими системами.
Modbus TCP для новых подсистем.

Результаты

Повышение уровня безопасности:

Реализован комплексный мониторинг и управление системами безопасности.
Обеспечено оперативное реагирование на аварийные ситуации.

Интеграция систем:

Все системы объединены в единую платформу МФСБ.
Данные отображаются в реальном времени, включая состояние каждого датчика и устройства.

Модернизация инфраструктуры:

Установлено современное серверное оборудование и линии связи.
Модернизированы существующие системы для интеграции с МФСБ.

Заключение

Проект на фабрике "Шахта №12" стал примером успешной реализации сложной системы безопасности на промышленном объекте. Несмотря на трудности, связанные с ошибками в документации, команда проекта смогла обеспечить высокий уровень интеграции и надежности системы. Внедрение МФСБ позволило значительно повысить безопасность производства, обеспечить оперативное реагирование на потенциальные угрозы и улучшить управляемость технологическими процессами.
