Реализация многофункциональной системы безопасности на угольной обогатительной фабрике "Коксовая" в г. Прокопьевск
Компания «Горные Машины» реализовала многофункциональную систему безопасности на угольной обогатительной фабрике "Коксовая" в городе Прокопьевск.
Проект включал внедрение многофункциональной системы безопасности (МФСБ), которая обеспечивает контроль и управление ключевыми аспектами безопасности на производственном объекте. Основной целью проекта было повышение уровня промышленной безопасности, минимизация рисков аварий и обеспечение оперативного реагирования на чрезвычайные ситуации.

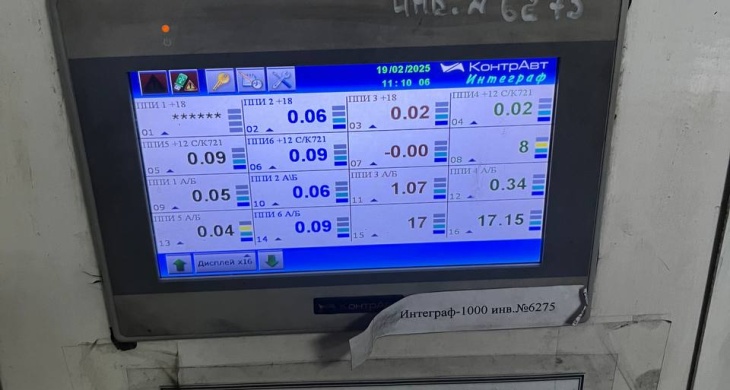

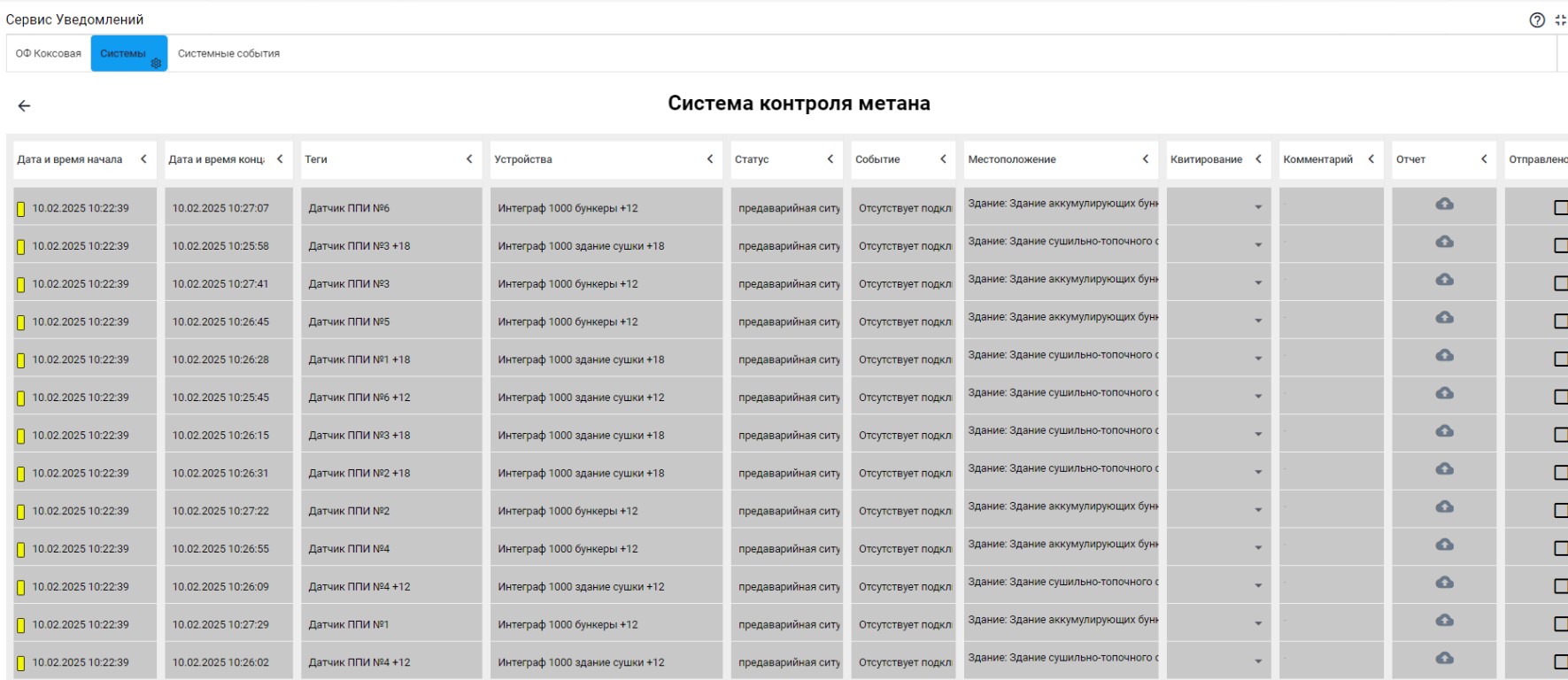

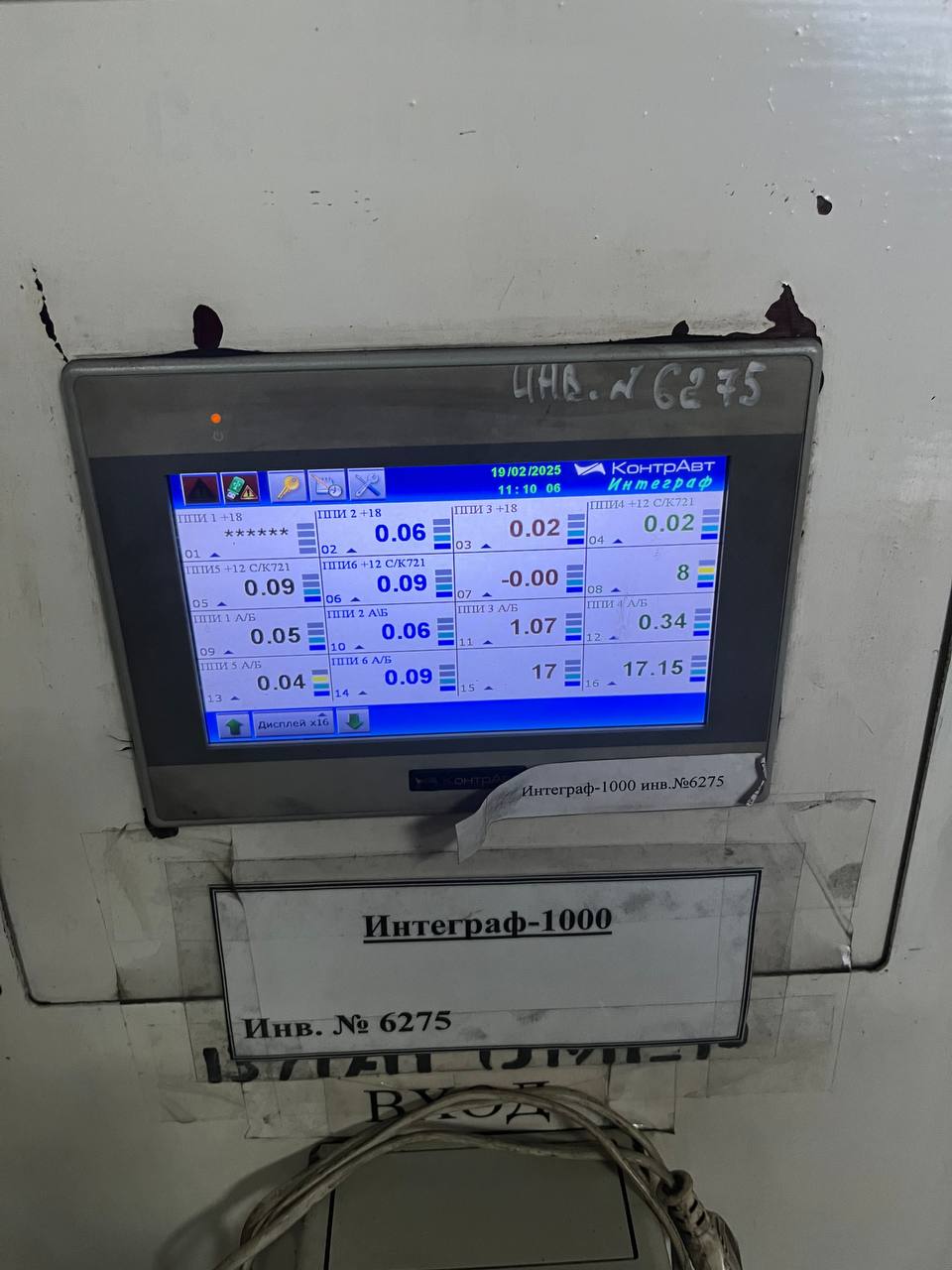

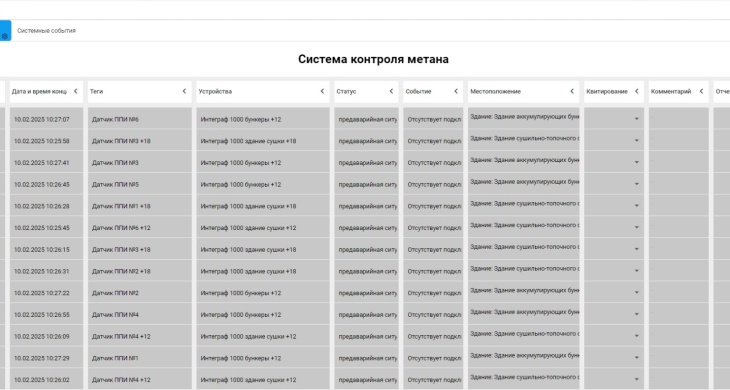

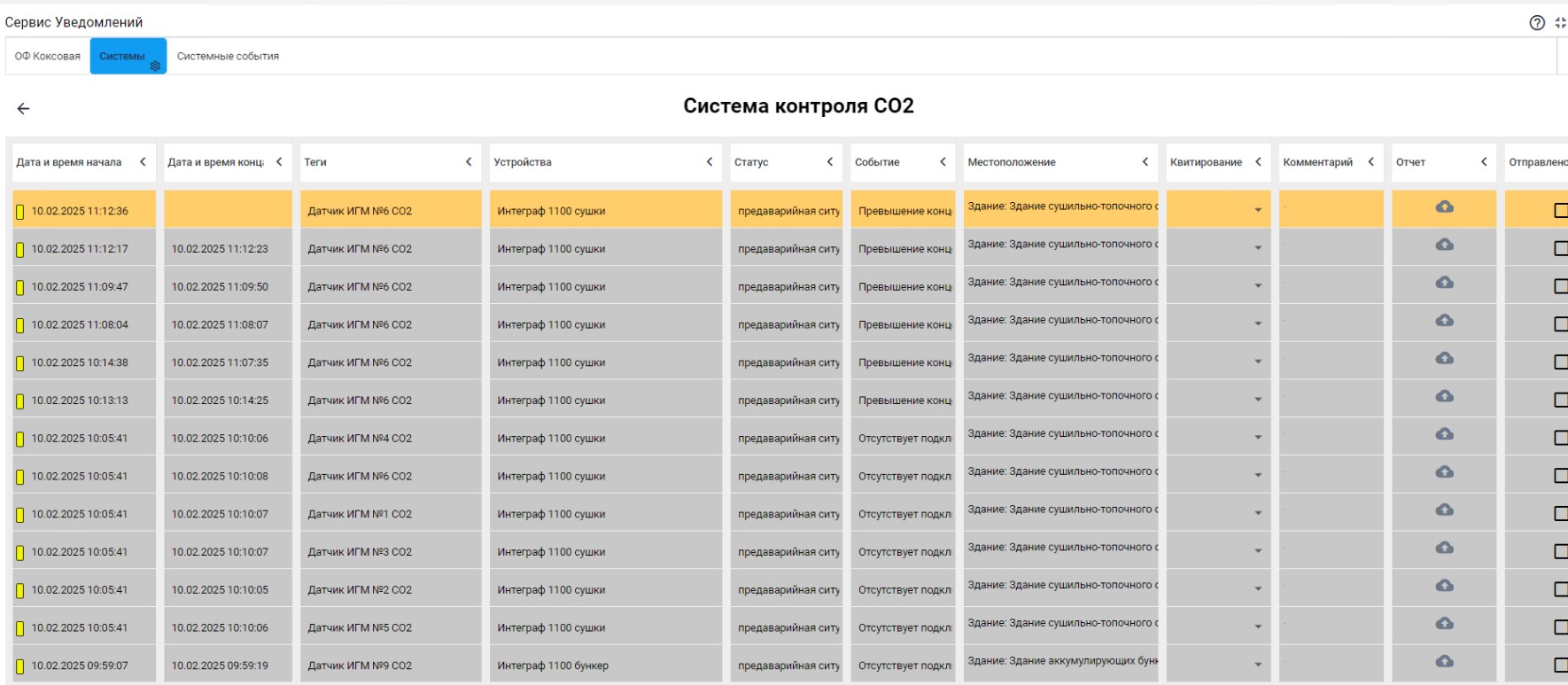

Аэрогазовый контроль (АГК)
- мониторинг концентрации вредных газов в воздухе.

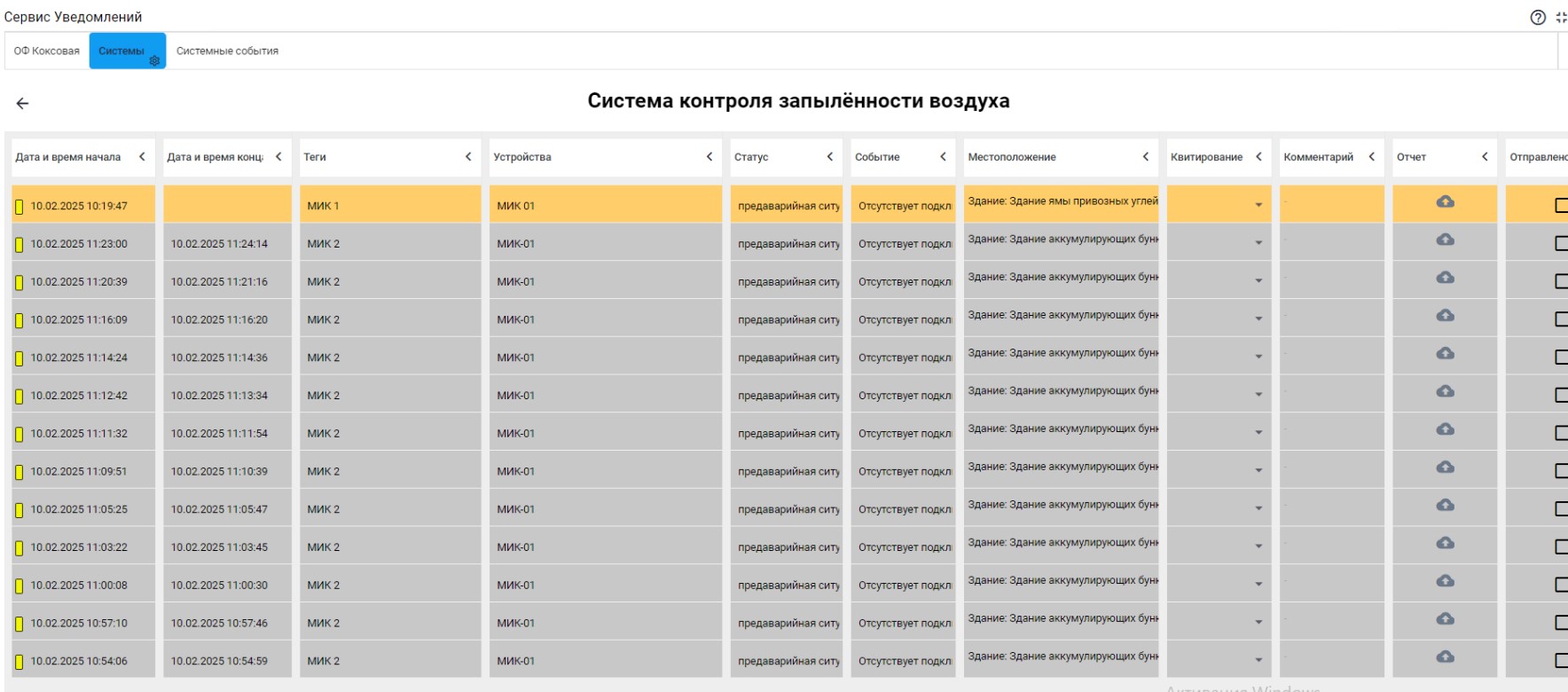

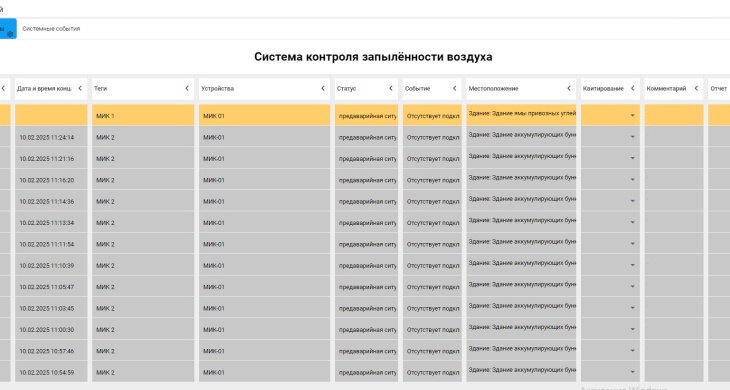

Контроль запыленности воздуха
- измерение уровня пыли с использованием стационарных приборов.
Система обнаружения ранних признаков пожаров
- выявление ранних признаков эндогенных и экзогенных пожаров для их локализации.
Система контроля и управления пожарным водоснабжением
- мониторинг уровня воды в резервуарах и управление насосами.

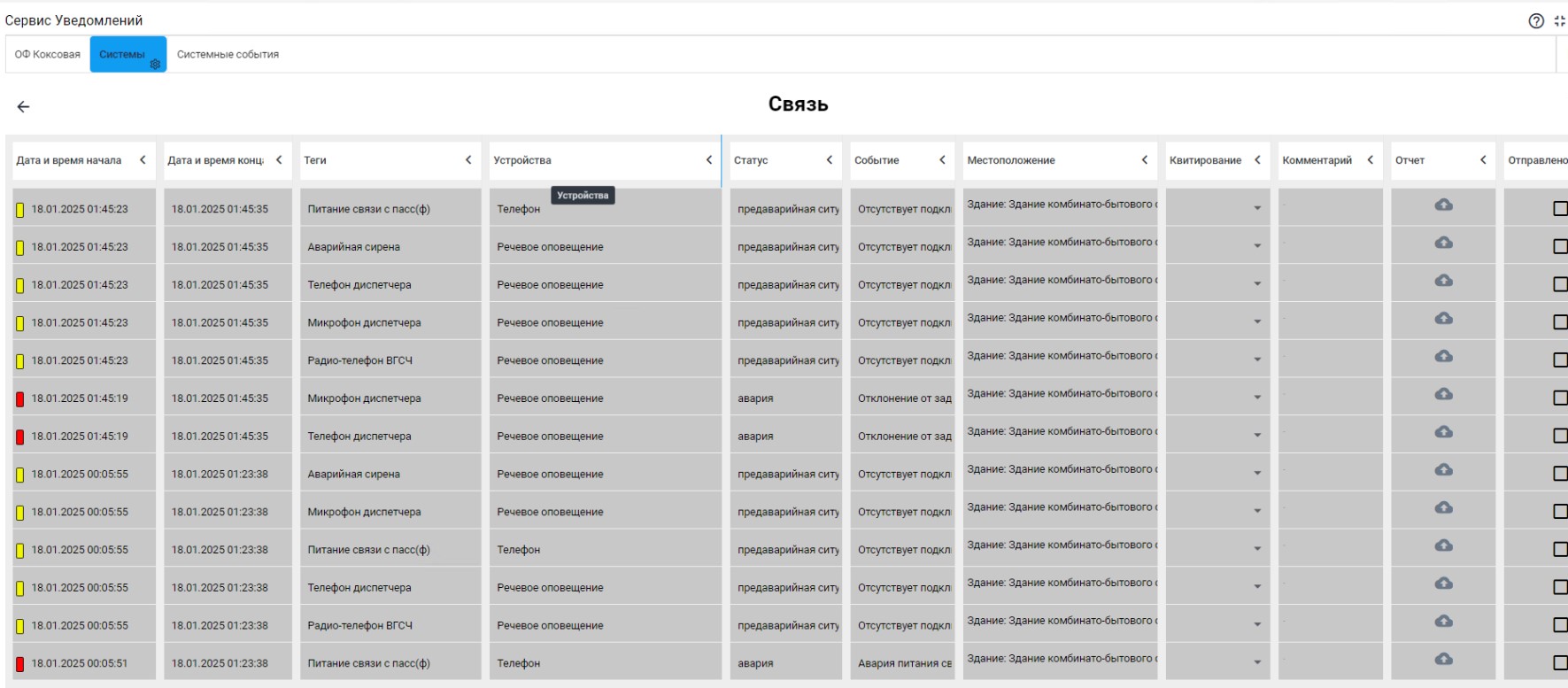

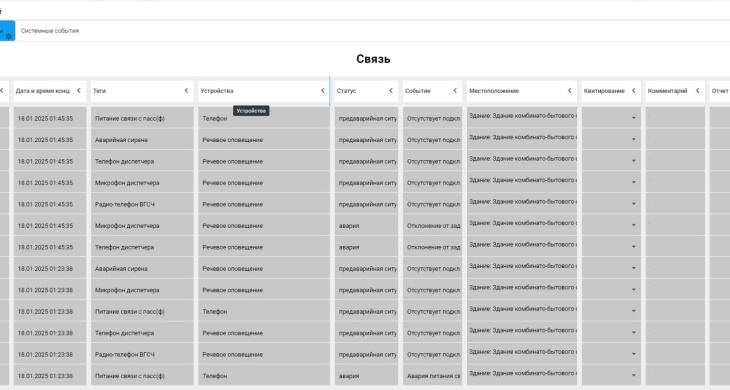

Система связи и оповещения работников
- оперативная, громкоговорящая и аварийная связь.

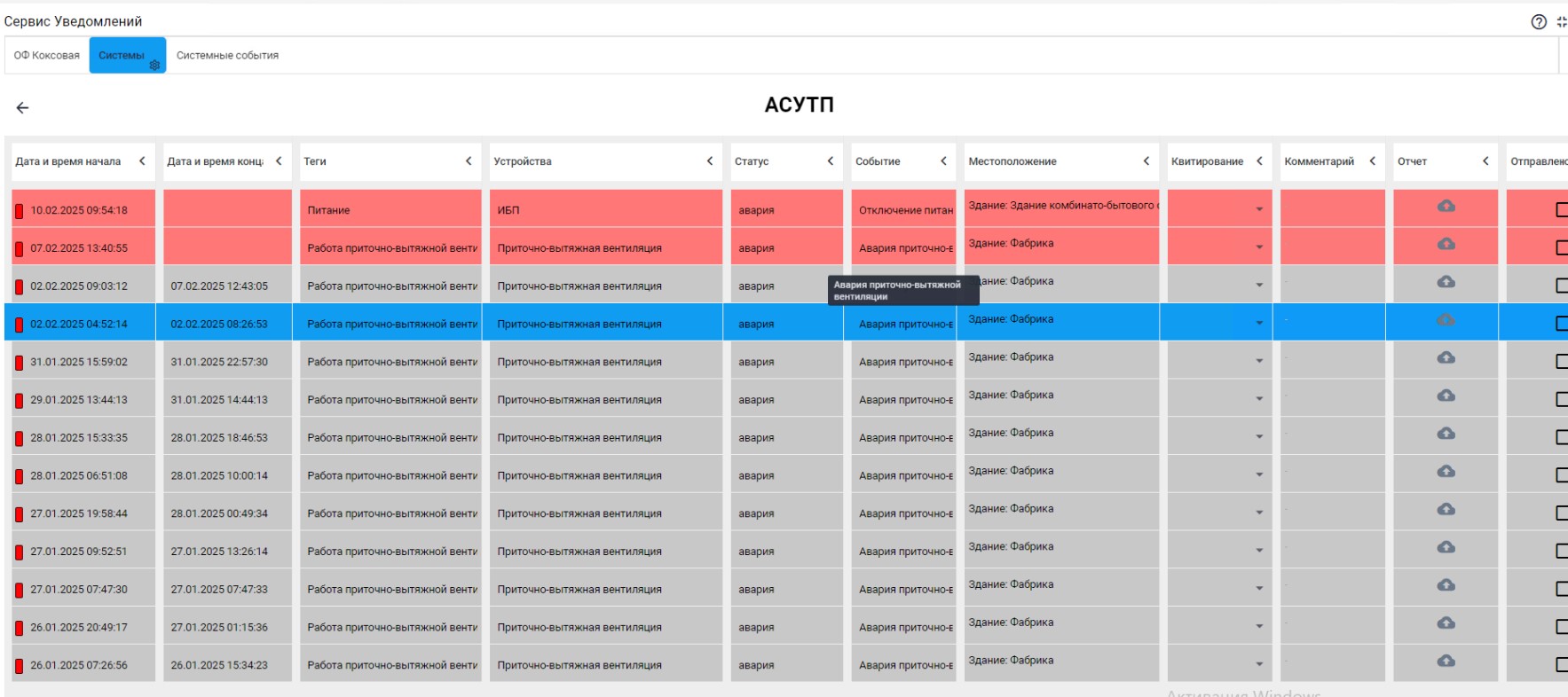

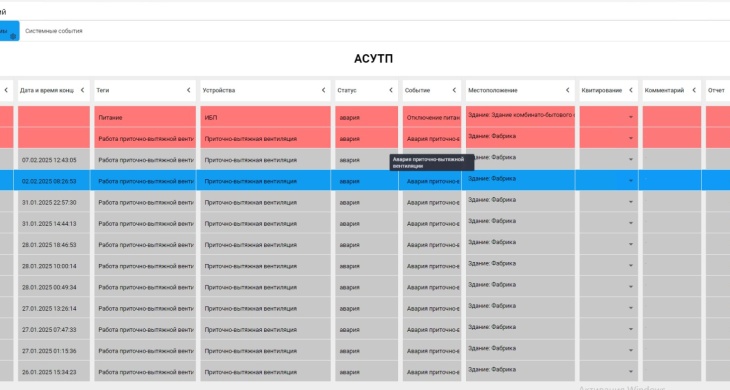

АСУ ТП (автоматизированная система управления технологическими процессами)
- интеграция с критически важным оборудованием (радиальный сгуститель, грохот, дробилка и др.) для получения данных об их исправности или аварии.
Сопряжение с другими системами:
- Контроль наличия напряжения в силовом щите систем связи.
- Мониторинг уровня воды в резервуаре пожарной насосной.
- Контроль аварий насосов технологического водоснабжения.

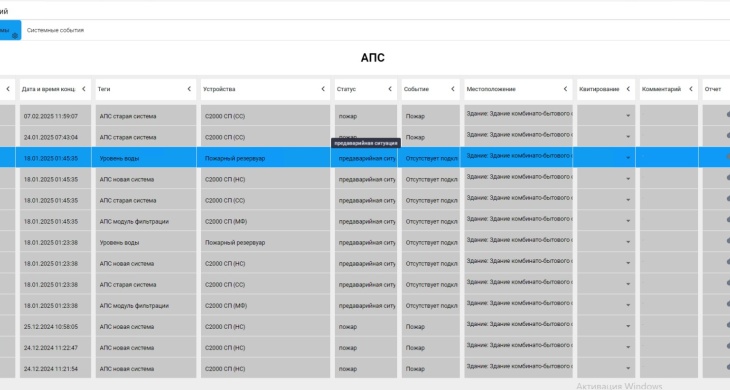

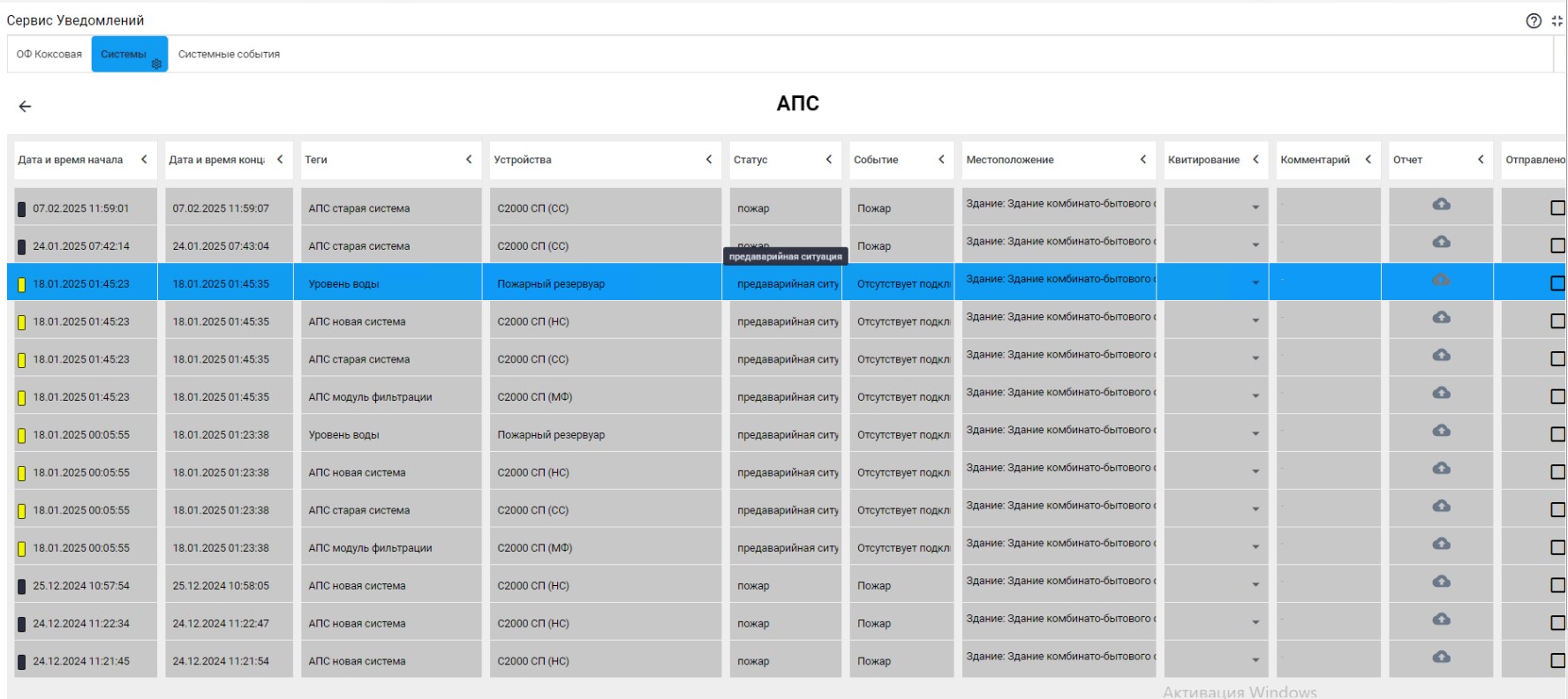

- Сигнализация "ПОЖАР", неисправности АПС, нарушения топологии системы АПС и отсутствия основного электроснабжения.
Установка оборудования:
- Серверное оборудование для управления МФСБ.
- Шкафы коммутации и линии связи.

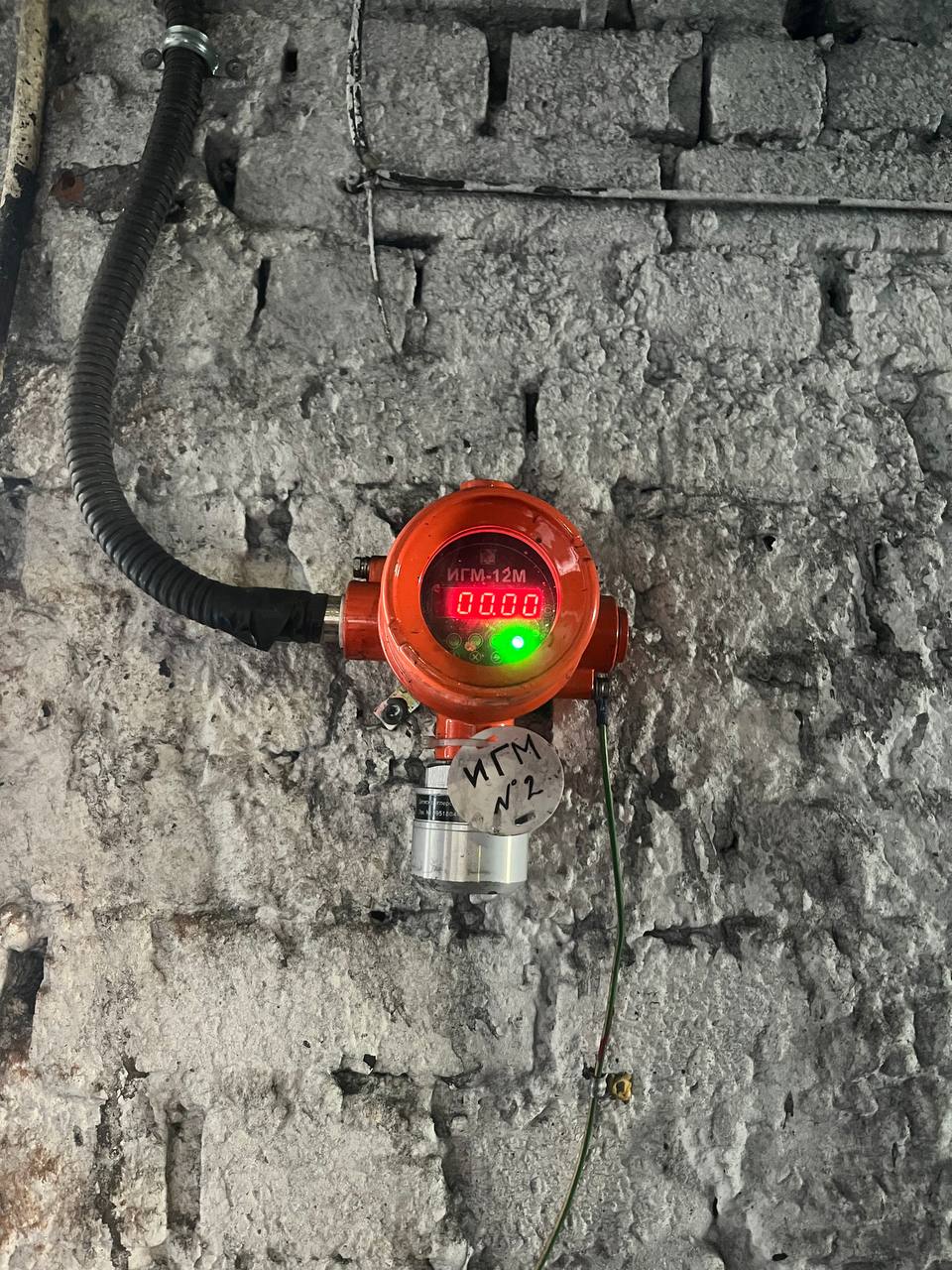

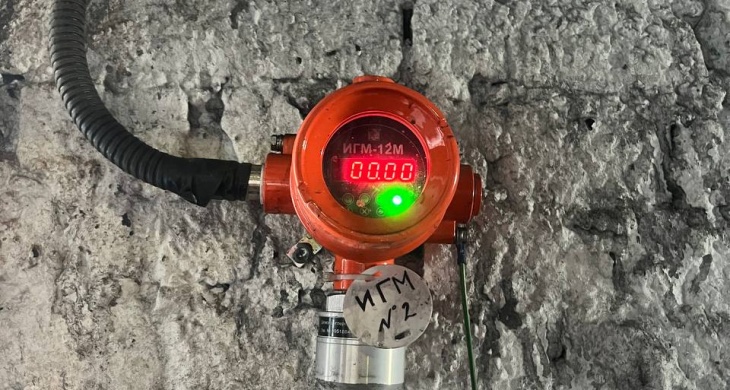

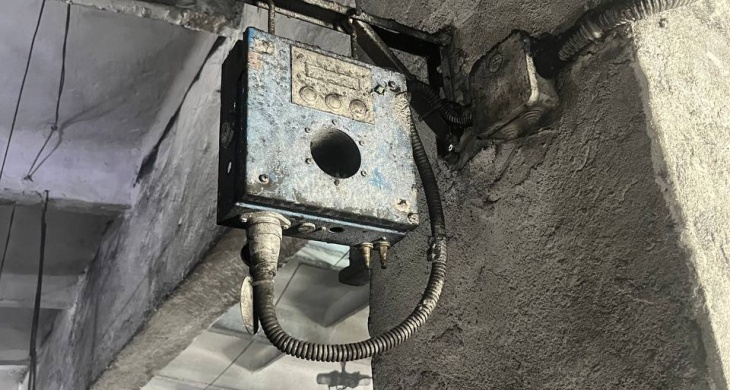

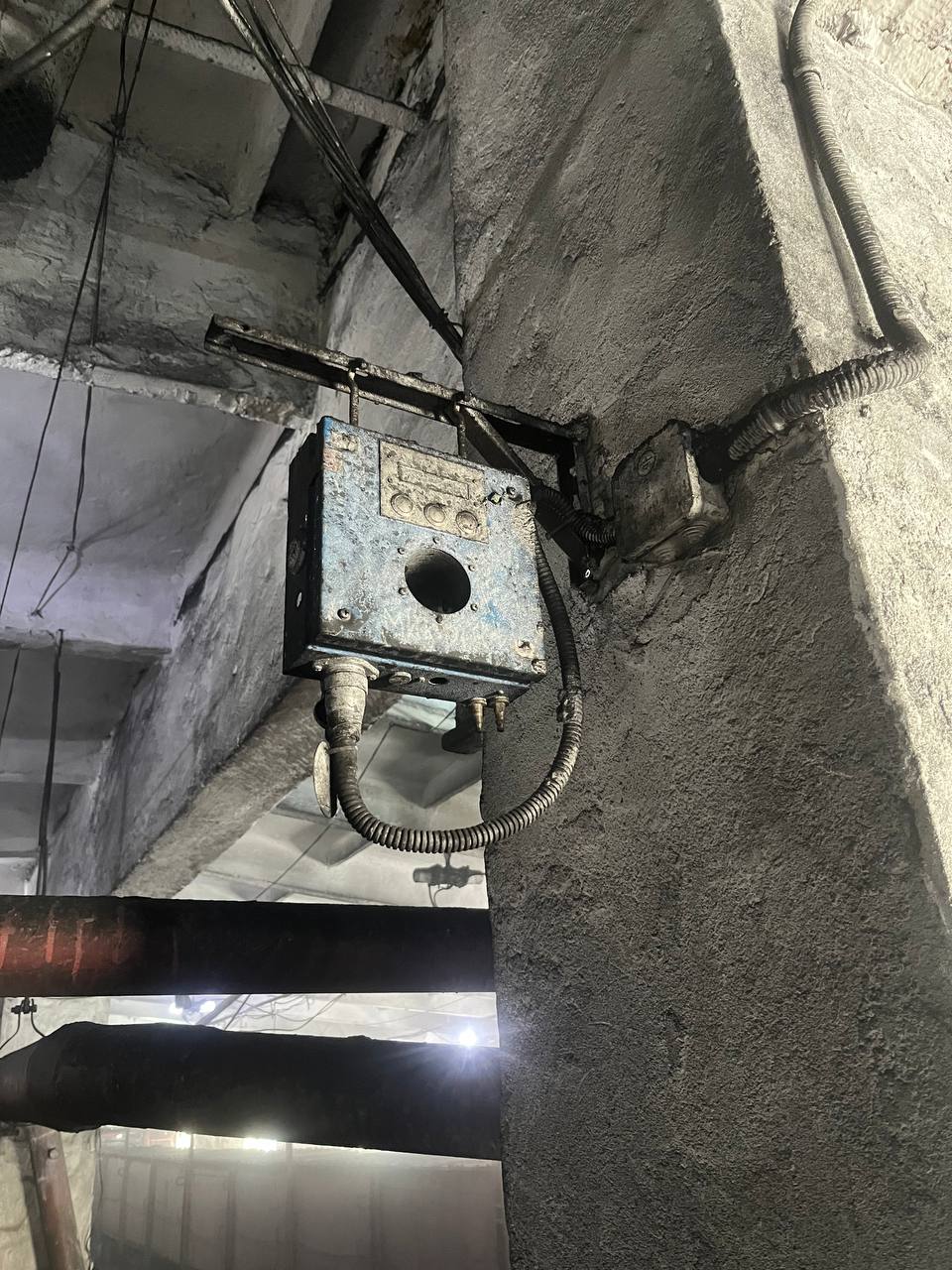

- Датчики газоанализа и пылеанализа.
- Модернизация пожарной сигнализации "Болид" для интеграции с МФСБ.
Монтажные работы:
- Проложено более 1,5 км кабельной продукции.
- Установлено 2 шкафа.
Программное обеспечение:

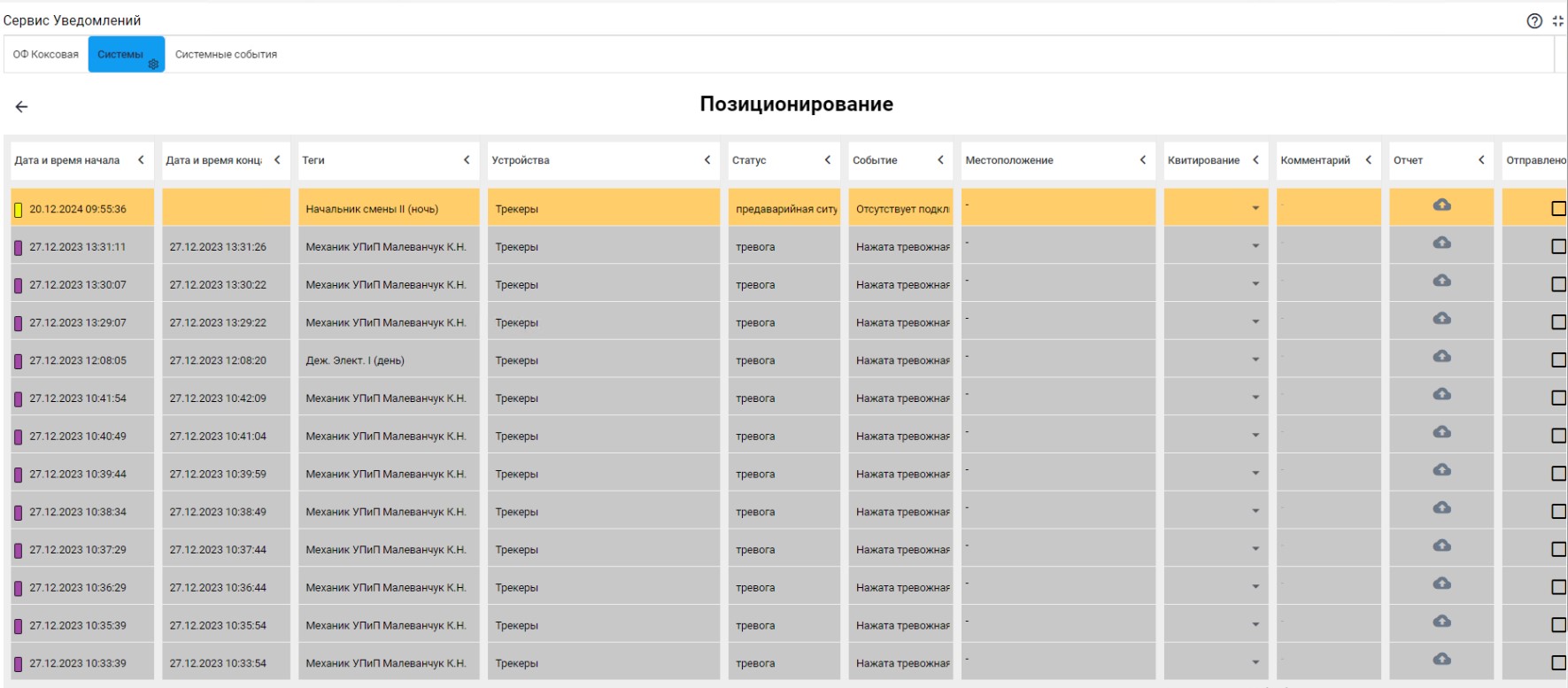

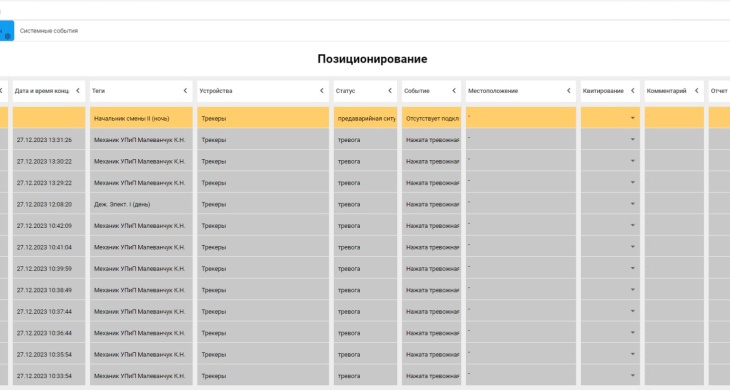

- Внедрен верхний уровень МФСБ для централизованного управления и мониторинга.
- Реализован контроль над системой связи и оповещения через промежуточное реле и модуль ввода в МФСБ.
Интеграция с АСУ ТП:
- Передача данных через "сухие" контакты в шкафу ШС5-МФСБ.
- Обмен данными между оборудованием через локальную вычислительную сеть (ЛВС) объекта.
Ошибки в документации:
- Несоответствия в проектной и рабочей документации привели к необходимости замены оборудования и пересмотра схем подключения.
Сложные условия монтажа:
- Работы проводились в сложных погодных условиях на опасном производственном объекте.
- Устаревшая инфраструктура фабрики потребовала дополнительных усилий для интеграции современных систем.
Повышение уровня безопасности:
- Реализован комплексный мониторинг и управление системами безопасности.
- Обеспечено оперативное реагирование на аварийные ситуации.
Интеграция систем:

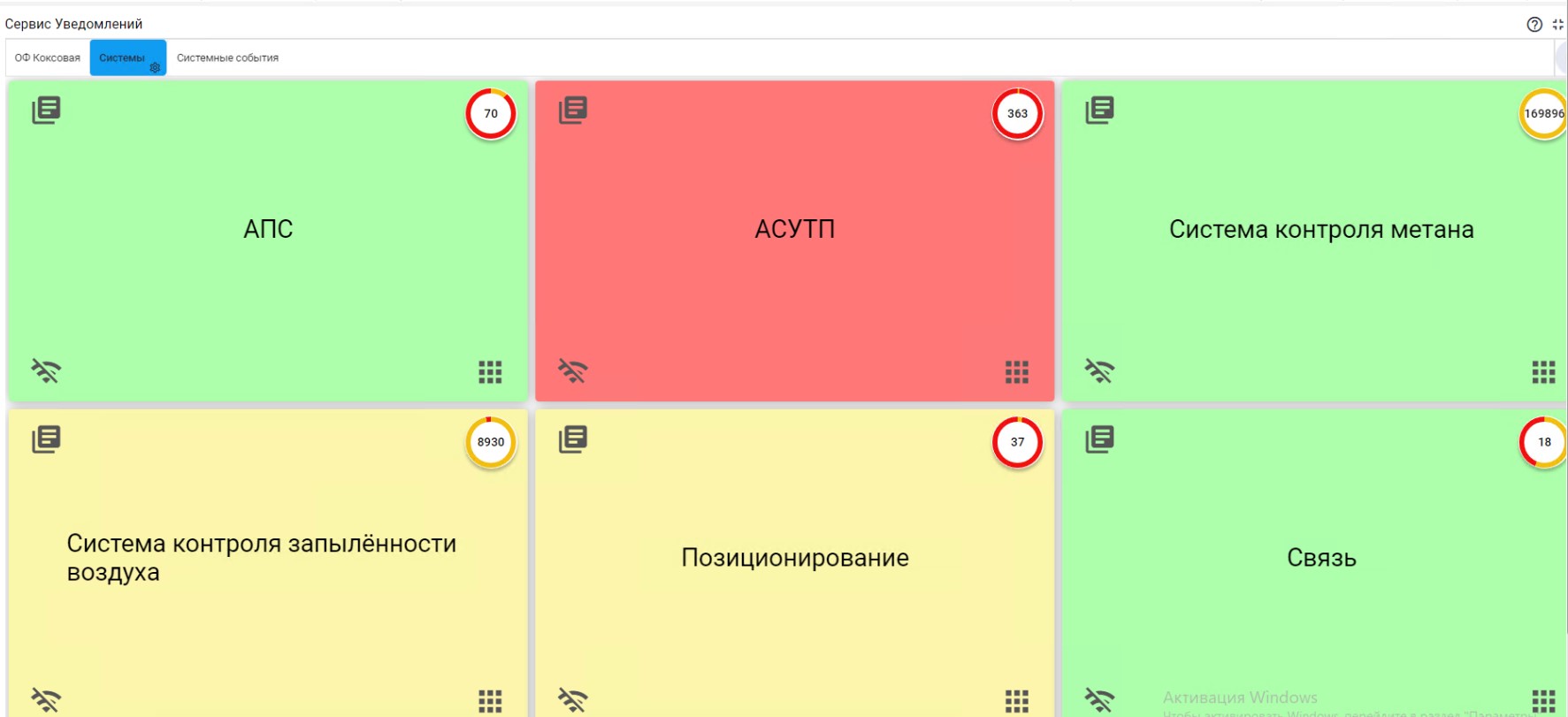

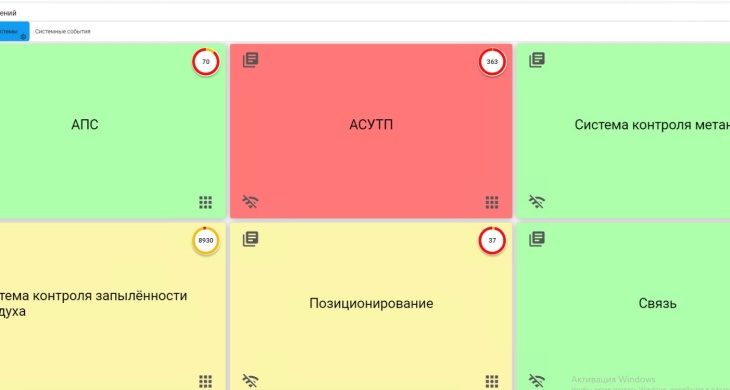

- Все системы (АГК, АПС, АСУ ТП, связь и оповещение) объединены в единую платформу МФСБ.

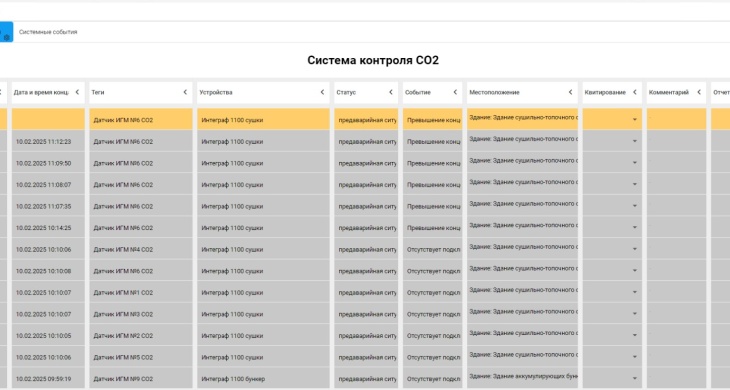

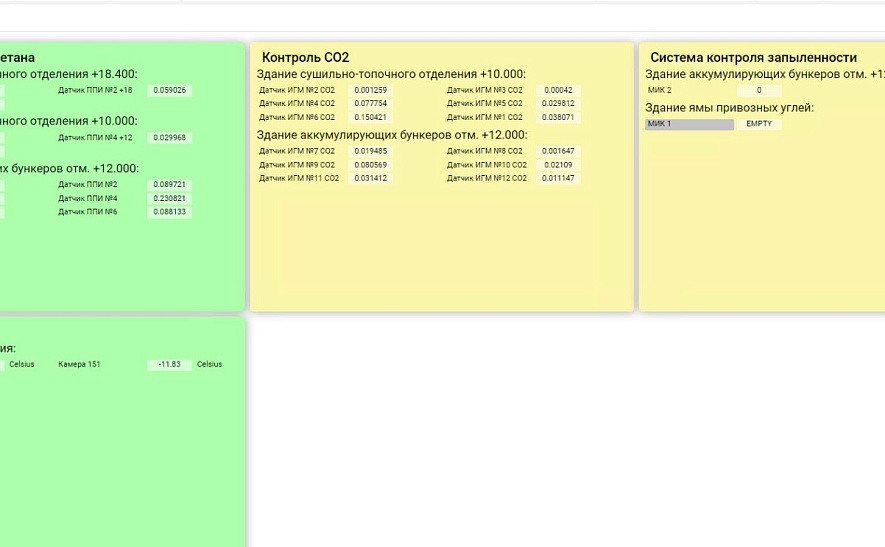

- Данные отображаются в реальном времени, включая состояние каждого пожарного датчика.
Модернизация инфраструктуры:
- Установлено современное серверное оборудование и линии связи.
- Модернизирована пожарная сигнализация для интеграции с МФСБ.
Проект на фабрике "Коксовая" стал примером успешной реализации сложной системы безопасности на промышленном объекте с устаревшей инфраструктурой. Несмотря на трудности, связанные с ошибками в документации и сложными условиями монтажа, команда проекта смогла обеспечить высокий уровень интеграции и надежности системы. Внедрение МФСБ позволило значительно повысить безопасность производства и обеспечить оперативное реагирование на потенциальные угрозы.
