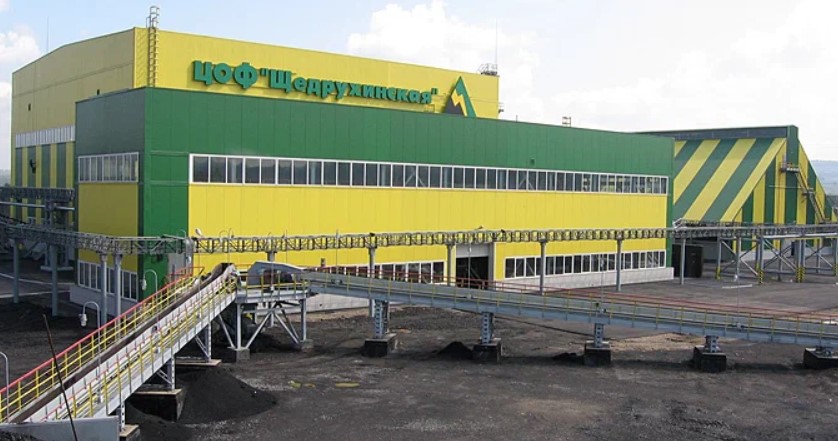

ЦОФ Щедрухинская
Реализация проекта внедрения Многофункциональной Системы Безопасности (МФСБ) на обогатительной фабрике "Щедрухинская" в Новокузнецке
Цель проекта:
Создание комплексной системы безопасности, которая обеспечивает контроль за состоянием воздуха, противопожарную защиту, связь и оповещение, а также отслеживание местоположения персонала на территории фабрики. Это необходимо для повышения безопасности работников, предотвращения аварий и оперативного реагирования на чрезвычайные ситуации.
Аэрогазовый контроль
- Задача: Контроль уровня вредных газов (например, метана, угарного газа) в воздухе.
- Реализация: Установлены датчики газа в ключевых точках фабрики. Данные с датчиков передаются в центральную систему МФСБ для мониторинга в реальном времени.
- Результат: При превышении допустимых норм система автоматически оповещает персонал и запускает процедуры проветривания или эвакуации.
Контроль запыленности воздуха
- Задача: Измерение уровня пыли в воздухе для защиты здоровья работников.
- Реализация: Используются ручные приборы для измерения запыленности. Данные вносятся в систему вручную через ежесменные отчеты.
- Результат: Постоянный мониторинг уровня пыли и принятие мер по его снижению (например, включение систем пылеподавления).
Противопожарная защита
-
Обнаружение и локализация пожаров
Задача: Раннее обнаружение признаков пожаров (как внутри зданий, так и на открытых площадках)
Реализация: Установлены датчики дыма, температуры и других параметров. Данные передаются в МФСБ и отображаются в реальном времени.
Результат: Быстрое обнаружение очагов возгорания и их локализация.
-
Контроль и управление пожарным водоснабжением
Задача: Обеспечение бесперебойной подачи воды для тушения пожаров.
Реализация: Система контролирует давление и уровень воды в пожарных резервуарах и трубопроводах.
Результат: Оперативное включение насосов и подача воды в случае пожара.
-
Связь и оповещение работников
Задача: Оповещение персонала о чрезвычайных ситуациях.
Реализация: Установлены громкоговорители и системы аварийной связи. Контроль напряжения в силовом щите системы обеспечивает ее бесперебойную работу.
Результат: Быстрое информирование работников о необходимости эвакуации или других действий.
-
Определение местоположения работников
Задача: Отслеживание местоположения персонала в реальном времени.
Реализация: Используются персональные теги (метки) и базовые станции позиционирования. Для улицы и помещений реализована гибридная система включающая высокоточное позиционирование (до 1 м.) в опасных зонах и зонах требующих повышенное внимание и зональное позиционирование.
Результат: Возможность быстро и точно определить местоположение сотрудников в случае аварии или пожара.
-
Поиск и обнаружение людей, застигнутых аварией
Задача: Поиск людей в зонах, где произошла авария.
Реализация: Используются данные с персональных тегов и датчиков.
Результат: Оперативное обнаружение и спасение пострадавших.
-
Оперативная, громкоговорящая и аварийная связь
Задача: Обеспечение связи между сотрудниками и службами безопасности.
Реализация: Установлены системы двухсторонней связи и аварийного оповещения.
Результат: Быстрая координация действий в чрезвычайных ситуациях.
Ошибки в документации:
- Проблема: Ошибки в проектной и рабочей документации привели к изменениям в оборудовании и схемах подключения.
- Решение: Проведена тщательная проверка и корректировка документации. Внесены изменения в оборудование и схемы подключения. Переделана проектная документация с прохождением экспертизы промышленной безопасности.
Монтаж в сложных условиях:
- Проблема: Монтажные работы проводились в сложных погодных условиях (зимние морозы до -30 0С) и на опасном производственном объекте.
- Решение: Использовано специализированное оборудование и привлечены опытные монтажники. Работы проводились с соблюдением всех норм безопасности.
Развертывание Wi-Fi сети:
- Проблема: Создание бесшовной Wi-Fi сети для передачи данных системы позиционирования заняло много времени из-за помех и экранирования.
- Решение: Подобрано корректное оборудование, проведены тесты и оптимизация сети.
Проложено 4,9 км кабельной продукции.
Установлено 14 шт шкафов управления.
Смонтировано 27 шт базовых станций позиционирования.
Выдано и подключено 52 шт персональных тегов.

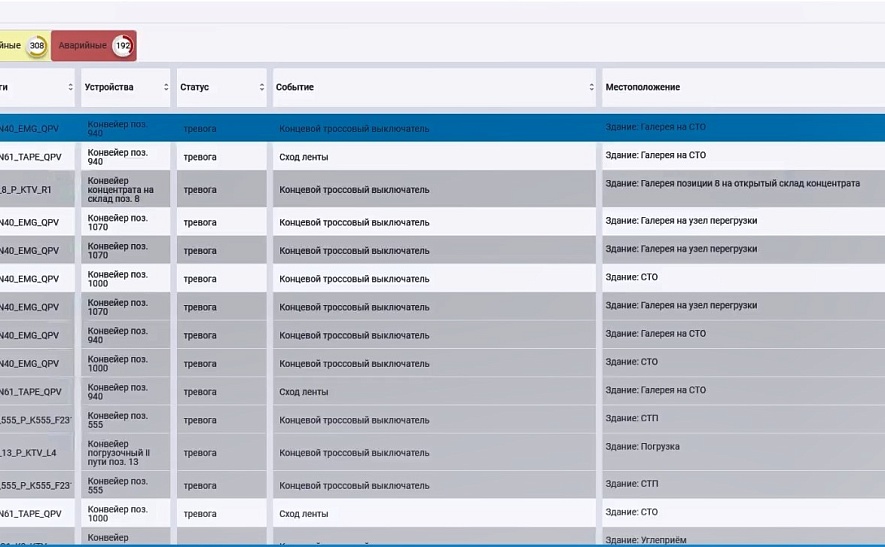

Внедрен верхний уровень МФСБ для управления всеми модулями системы.
Реализован ручной ввод данных по ежесменному отчету об уровне газов и пыли.
Модернизирована пожарная сигнализация Болид для интеграции с МФСБ.
Организован контроль над системой связи и оповещения через мониторинг напряжения.
Реализована гибридная (высокоточная) система позиционирования персонала.
Проект успешно реализован, несмотря на сложные условия. МФСБ обеспечивает:
- Контроль за состоянием воздуха.
- Противопожарную защиту.
- Связь и оповещение.
- Отслеживание персонала.
Система повышает безопасность на фабрике и позволяет оперативно реагировать на любые чрезвычайные ситуации.
