ОФ Матюшинская
Реализация многофункциональной системы безопасности на угольной обогатительной фабрике «Матюшинская» в г. Новокузнецк
Компания реализовала многофункциональную систему безопасности (МФСБ) на угольной обогатительной фабрике "Матюшинская" в городе Новокузнецк.
Основной целью проекта было создание единой информационно-управляющей структуры, объединяющей локальные системы автоматизации для контроля и управления ключевыми аспектами безопасности и технологических процессов. Проект включал интеграцию существующих систем, модернизацию оборудования и внедрение новых подсистем для повышения уровня промышленной безопасности и оперативности реагирования на аварийные ситуации.
МФСБ решала следующие задачи:
1
2
3
4
5
6
7
8
9
Система пожарной сигнализации:
- Интеграция существующей системы пожарной сигнализации с МФСБ.
- Построение системы обнаружения ранних признаков эндогенных и экзогенных пожаров и их локализации с помощью современных тепловизоров Российского производства.
- Интеграция существующей системы оповещения и управления эвакуацией (СОУЭ) с МФСБ.
Система автоматизации технологического процесса (АСУТП):
- Интеграция существующей системы пожарной сигнализации с МФСБ.
- Построение системы обнаружения ранних признаков эндогенных и экзогенных пожаров и их локализации с помощью современных тепловизоров Российского производства.
- Интеграция существующей системы оповещения и управления эвакуацией (СОУЭ) с МФСБ.
Система пожарного водоснабжения:
- Интеграция существующей системы пожарной сигнализации с МФСБ.
- Построение системы обнаружения ранних признаков эндогенных и экзогенных пожаров и их локализации с помощью современных тепловизоров Российского производства.
- Интеграция существующей системы оповещения и управления эвакуацией (СОУЭ) с МФСБ.
Система речевого оповещения:
Система аэрогазового контроля:
- Интеграция существующей системы пожарной сигнализации с МФСБ.
Система непрерывного контроля запыленности воздуха:
- Интеграция существующей системы пожарной сигнализации с МФСБ.
- Построение системы обнаружения ранних признаков эндогенных и экзогенных пожаров и их локализации с помощью современных тепловизоров Российского производства.
- Интеграция существующей системы оповещения и управления эвакуацией (СОУЭ) с МФСБ.
Установка оборудования:
- Монтаж серверного оборудования для управления МФСБ.
- Установка шкафов коммутации и линий связи.
- Монтаж датчиков газоанализа, пылеанализа и пожарной сигнализации.
Программное обеспечение:
- Внедрен верхний уровень МФСБ для централизованного управления и мониторинга.
- Реализована интеграция с существующими системами через протоколы OPC Data Access и Modbus TCP.
Монтажные работы:
- Проложено более 12,6 км кабельной продукции.
- Установлено 7 шкафов.
Интеграция с АСУТП:
- Передача данных о состоянии устройств безопасности, аспирационных и вентиляционных устройств, технологических параметров и электрооборудования.
Модернизация систем:
- Модернизация системы речевого оповещения для интеграции с МФСБ.
- Дооснащение системы контроля источников водоснабжения датчиками давления.

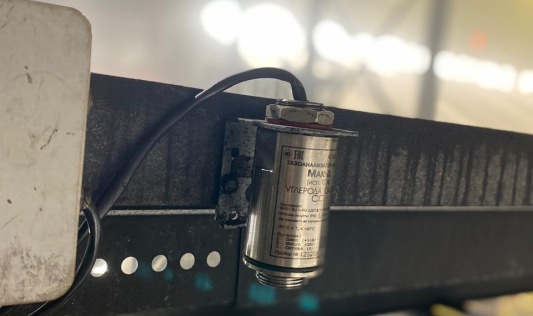

- Установка датчиков угарного газа для системы обнаружения ранних признаков пожаров.

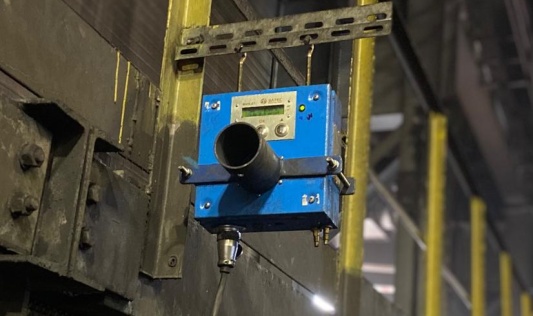

- Установка датчиков измерения пыли для системы непрерывного контроля запыленности воздуха.
Ошибки в документации:
- Несоответствия в проектной и рабочей документации привели к необходимости замены оборудования и пересмотра схем подключения.

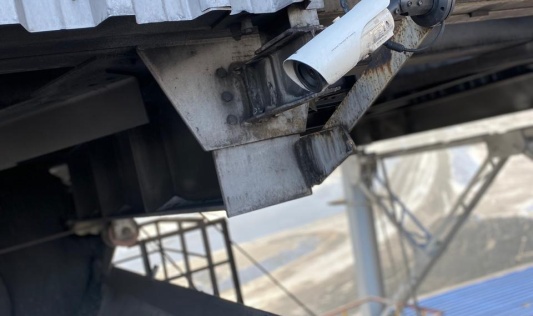

- В подсистеме обнаружения ранних признаков эндогенных и экзогенных пожаров возникла необходимость в обработке видеопотока для фильтрации ложных срабатываний на технику
-

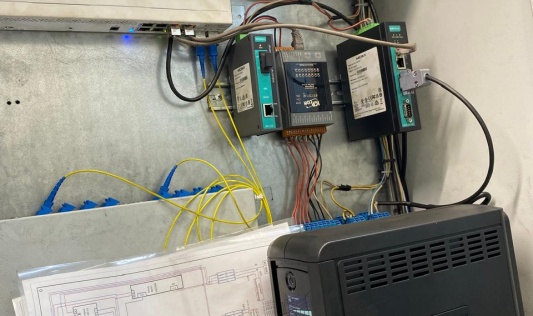

В подсистеме контроль электроснабжения для вывода информации с Sepam S40 и T20 были проведены мероприятия:
- Восстановление линии связи;
- Переподключение приборов согласно технической документации;
- Были корректно подобраны преобразователи протоколов.
Данные действия позволили вывести регистры данных на верхний уровень АСУТП заказчика и в Систему МФСБ.
Монтаж кабельной продукции – проложено более 12,6 км.
Монтаж шкафов – установлено 7 шкафов.

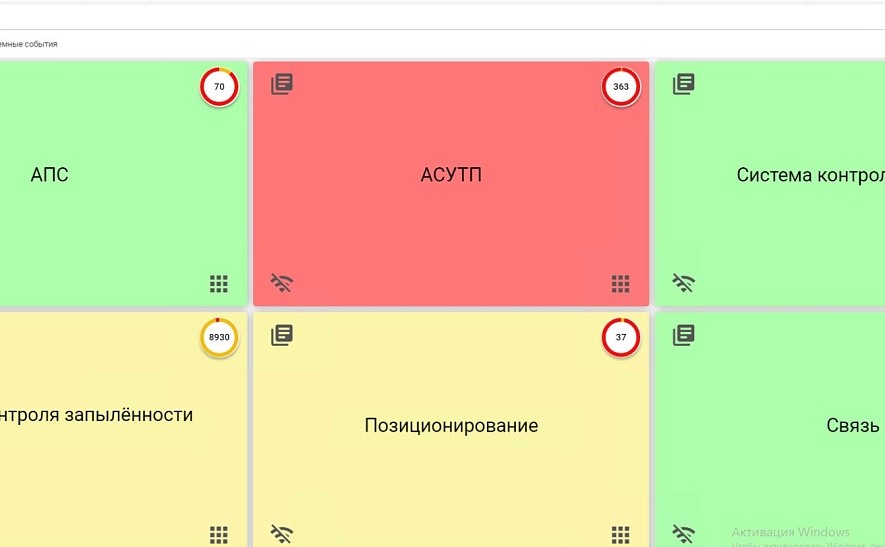

Внедрен верхний уровень МФСБ:
- Централизованное управление и мониторинг всех подсистем.
- Реализовано отображение данных в реальном времени на АРМ оператора.
Интеграция существующих систем:
- Пожарная сигнализация, СОУЭ, АСУТП, система пожаротушения и речевого оповещения интегрированы с МФСБ.
Построение новых систем:
- Система обнаружения ранних признаков эндогенных и экзогенных пожаров.
- Система аэрогазового контроля (метан, угарный газ, углекислый газ).
- Система непрерывного контроля запыленности воздуха.
Модернизация оборудования:
- Дооснащение системы контроля источников водоснабжения датчиками давления.
- Установка датчиков угарного газа и пыли.
Реализация протоколов обмена данными:
- OPC Data Access для интеграции с существующими системами.
- Modbus TCP для новых подсистем.
Повышение уровня безопасности:
- Реализован комплексный мониторинг и управление системами безопасности.
- Обеспечено оперативное реагирование на аварийные ситуации.
Интеграция систем:
- Все системы объединены в единую платформу МФСБ.
- Данные отображаются в реальном времени, включая состояние каждого датчика и устройства.
Модернизация инфраструктуры:
- Установлено современное серверное оборудование и линии связи.
- Модернизированы существующие системы для интеграции с МФСБ.
Проект на фабрике «Матюшинская» стал примером успешной реализации сложной системы безопасности на промышленном объекте. Несмотря на трудности, связанные с ошибками в документации, команда проекта смогла обеспечить высокий уровень интеграции и надёжности системы. Внедрение МФСБ позволило значительно повысить безопасность производства, обеспечить оперативное реагирование на потенциальные угрозы и улучшить управляемость технологическими процессами.
Введено в эксплуатацию
ЦОФ Щедрухинская
Осуществлены поставка и монтаж многофункциональной системы безопасности, корректировка проектной и рабочей документации с прохождением ЭПБ.
ПодробнееВведено в эксплуатацию
ОФ Коксовая
Осуществлены поставка и монтаж многофункциональной системы безопасности, корректировка проектной и рабочей документации с прохождением ЭПБ.
ПодробнееВведено в эксплуатацию

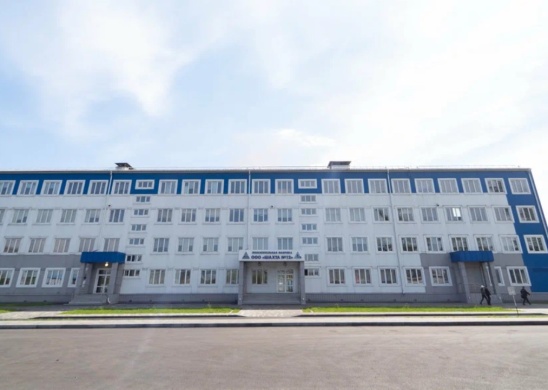

ОФ Шахта №12
